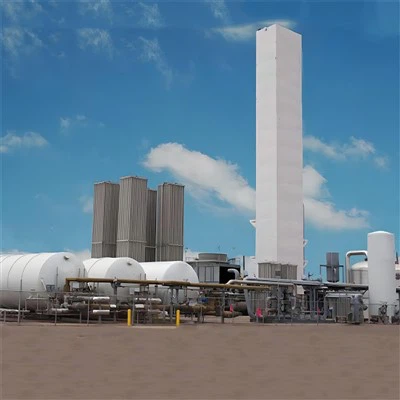

Невтек Гроуп дели своје искуство у инсталирању 52000м³ / х велика јединицу за одвајање ваздуха



Невтек



Невтек, водећи ентитет у индустријској аутоматизацији и уграђеној инсталацији опреме, недавно је открио детаљне увиде у свој оперативни нацрт за инсталирање 52.000 м³ / х велика јединицу за одвајање ваздуха (АСУ). Пројекат, изведен за главне индустријске конгломерат, подвлачи интеграцију напредних техничких протокола како би се осигурала неуспоредила оперативна поузданост и ефикасност. Цртање из пажљиве документације изазова и решења, Невтек представља свеобухватан оквир најбољих пракси за велике - скале АСУ размесе, бавећи се критичним фазама од хладне инфраструктуре на периферном оптимизацији система.



МЕТОДОЛОГИЈА МЛАТИСТАГЕ ЗАШТИТА



Парадигма инсталације усредсређена на систематски протокол за откривање цурења у оквиру Хладне инфраструктуре, који запошљава фазану стратегију за притисак. Невтек'с Енгинеериериериев тим користио се на системима ваздуха на компримирани сајтама да извршава инкрементално тестирање притиска, методички подизање притисака из почетних ниских прагова на оперативне мериле. Овај приступ је учествовао осам различитих циклуса притиска, сваки циљајући специфичне термалне зоне да симулира Реал - светски оперативни услови.

Фаза И-В: Притисци су постепено подигнуте од 30 кПа до 100 кПа, фокусирајући се на идентификацију цурења у расплакима и малим - о цеви. Приметни изазови појавили су се у алуминијуму - магнезијум заварива, где је тим приметио строго одбијање без - стандардних метода поправке за одржавање интегритета материјала. Инспекцијски протокол имао је визуелне провере, ултразвучно откривање цурења и испитивање мехурића сапуна да би визуализовали микротеле у стварном времену.

Фаза ВИ-ВИИИ: Притисци су досегли до 600 кПА за доњи торањ, са циљаним прегледима подручја пумпе течности - идентификовано као хотспот цурења због комплексних конфигурација цеви и високих званичних мрежа - густине. Током ових фаза тима је приоритет приоритет открили откривање цурења - до - до подручја, користећи борескопе и термичко снимање да приступи затвореним просторима.

Тим је користио ултразвучни уређаји за откривање цурења како би идентификовали цурења изван визуелног распона, док је испитивање мехурића сапуница коришћено за приступачне спојеве. Ово двоструко - метод је обезбедио херметичке бртве у свим идентификованим тачкама, а коначни прочишћавање азота спроведено да потврди апсолутну сувоћу пре криогеног пуштања.



Дизајн динамичког система подршке



Невтеков приступ на цевоводно управљање стресом Комбиновано материјал наука са прецизношћу машинства. Тим је приоритет приоритет - државна уградња стезаљки и заградама, користећи не - абразивни материјали за уклањање одобрења које би могле изазвати вибрацију - индуковани умор.

Инжењеринг за носач цеви: Подршка за критичне компоненте су пројектоване да носе аксијалну и радијалну оптерећења, са моделима коначних елемената (ФЕА) који симулирају темељне обрасце термичких експанзије да оптимизирају размак за ношење за оптимизацију. Ово моделирање спречило је топлотне концентрације стреса предвиђањем деформације под оперативним температурама, обезбеђујући да се заграде постављају да апсорбују, а не ометају покрет.

Блокирајући интеграцију комада: У сценаријима са недовољним потпорним површинама, прилагођени - дизајнирани комадићи блокирајућим комадима је уграђено како би се спречило расељење цевовода под криогеном контракцијом. Ови комади су били измишљени од ниског нивоа - отпорних легура и сарађивали са произвођачима опреме како би се осигурала структурна компатибилност са постојећим оквирима.

Подешавања затезања торња: Главна кула и сирови аргонски колони ИИ затезњене затезњене затезњене су се за омогућавање 10-20 мм аксијалног кретања, смештајући до 300 мм топлотне контракције током промене оперативне температуре. Ово подешавање је извршено помоћу обртни моментом - контролисаним кључевима како би одржали јединствену напетост на свим грудњацима.

Пост - Инсталација Вибрација Анализа је потврдила минималну варијацију амплитуде преко критичних сегмената цевовода, са очитавањем доследно испод индустријских прагова за оперативну стабилност.



Провјере интег система



Иза примарних цевовода, Невтек-ов инспекцијски протокол обухватио је помоћне компоненте за заштиту оперативне дуговечности.

Параметри сигурности скела: Струје за скеле угљеника су постављене да одржи преко 300 мм одобрења од криогених цевовода, а не- методе деструктивне тестирања (НДТ), верификујући структурни интегритет под ниским ризицима - температури. Зглобови скела су ојачени да спрече прелома у криогеним окружењима.

Инжењеринг вентила: Недостаје рукаве вентила су уграђени са двоструким - слојевима за спречавање пропадања песка. Унутрашњи слој састојао се од флексибилне мембране, док је спољни слој имао круто кућиште, обоје испуњено збијеним изолационим памуком да би се ублажио влагу - изазвао губитак прехладе.

Пуштање у рад елемената грејања: Тринаест криогених нивоа течности течности Елементи грејања подвргнут је пре - инсталационим моћи бициклистичких 24 сата, са термичким сликањем која потврђује јединствену дистрибуцију топлоте. Ово тестирање осигурава елементе би могли да спрече да се креће пеарлитски песак без стварања жаришта.

Управљање хладним плочама: Продор цевовода су запечаћене са рукавима за чишћење 2-3 цм напуњене конопном конопном и стакленом вуном. Ова хибридна изолација уравнотежена топлотна ефикасност са структуралном флексибилношћу, омогућавајући цевоводима да се прошири без угрожавања коверте хладне кутије.

Термички градијент мапирање пост - Инсталација је потврдио 30% смањење амбијенталне топлоте, усклађивање са спецификацијама дизајна.



Прецизност уградње јединице за проширење



Невтек-ова експертиза проширена да оптимизира помоћне системе критичне за перформансе АСУ-а.

Управљање оптерећењем: Цевоводи за уградњу / оутлет за експанзију турбина и уградње инсталирани су помоћу ласерског алата за поравнање, осигуравајући аксијално одступање испод 0,05 мм / м. Ова прецизност спречила је лежајни стрес који би могао ометати динамику ротора, са правом - мониторингом вибрација који потврђује минимално одступање осовине током пуштања у рад.

Заједничко истраживање експанзије: Капија - Подршка типа је уграђена да апсорбује термичка експанзија, дизајнирана са артикулираним зглобовима на опонашање природног кретања цевовода. Анализа коначних елемената потврдила је да су ове подршке смањиле прирубницу за 40% у поређењу са традиционалним чврстим носачима.



Системи за контролу филтрације и протока



Протоколи интегритета филтера: Машина за проширење и појачани филтери Подвргавају се да се провјери - пробојни тестирање да би се идентификовало микропорације. Оштећене јединице су замењене високим филтерима - ефикасношћу ваздуха (ХЕПА), спречавајући улазак честица која би могла оштетити сечиво компресора.

Хигх - тестирање перформанси вентила притиска: ХВ01401 вентили за гас подвргнути су инкременталном притиску бициклизам од 0 до дизајнерског притиска, са калибрацијом дијафрагмене силе која обезбеђује уска затворена - МПА. Тестови пропадања притиска потврђени су нула цурења након 30 минута максималног притиска.

Инсталација плоче протока плоче: Орифичке плоче су постављене с правцу протока верификоване путем модела рачунарске течности (ЦФД), осигуравајући да се мањи отвори суочи са узводно проток. Заптивке прирубнице седели су помоћу обртни момент - контролисани алат за спречавање одступања мерења узрокованих неусклађивањем.



Вода - Поузданост система хлађења



Превенција контаминације филтрације: Низак - Филтери пумпе за температуру пумпе су уграђени са финим - месх екранима (40-60 микрона рејтинга) за пресретање отпадака са инсталација расхладних торова. Реално - Системи за праћење времена на времену су интегрисани, активирају аларме када су се нивои воде приближили критичним праговима како би спречило кавитацију пумпе.

Надоградње регенерације молекуларног сита: Цевоводи регенерације су постављене уз пролеће - подржани цементни лежајеви како би се прилагодили топлотној експанзији, док су исцрпљени слогови повишени 4 метра. Слобови су дизајнирани са аеродинамичким савијањима за смањење отпорности на проток за 25% у поређењу са директним конфигурацијама.



Лекције из голог хладног пуштања



Стратегије прилагођавања животне средине



Управљање влагом: Суви амбијентни услови су ублажени подешавањем печата шахом како би се омогућило контролисано напајање влаге, док су конфигурације сигурносних вентила модификоване да промовишу циркулацију ваздуха. Ово је повећало релативну влажност унутар хладне кутије до 60-70%, олакшавање формације мраза за откривање визуелних цурења.

Протоколи хладног затезања: Пост - хлађење, све вијке за прирубнике, стезаљке вентила и челични - алуминијумске зглобове подвргнути су систематским утеху. Кљујеви обртног момента калибрирали су да би се рачунали за топлотну контракцију - индуковани губитак прелоге, са прилагођавањем у 5% прирађивањима да се избегну преко - затезање.



Безбедносна критична контрола



Валидација за хитно искључивање: Током поновне инсталације ЕСД система, УВ01434 вентил за надувавање ручно је закључано у затвореном положају, са сувишним прекидачима позиције који потврђују његов статус. Овај протокол је спречио ненамјерно активирање током истодочног одржавања, успостављање стандарда за поништавање сигурног система.

Термографско снимање током ове фазе потврдио је уједначена дистрибуција температуре, са термичком варијантом испод 2 степена кроз критичне површине измењивача топлоте, обезбеђујући оптималну ефикасност преноса топлоте.



Индустрија мерила и колаборативна изврсност



Цросс - функционална интеграција

Модел Инсталације Невтек-а подвлачи неопходност интердисциплинарске сарадње:

Инжењеринг - везу за операције: Намењени тимови олакшали су прави - временски повратне информације преко дигиталних колаборационих платформи, решавање нејасноћа за инсталацију путем 3Д моделирања и ругањем на лицу места - УПС. Овај процес је убрзао одлуку - прављење за 40+ критичке дизајнене итерације.

Треће - верификација странке: Независни инспектори потврдили су 100% заваривања и граница притиска, придржавајући се АСМЕ БПВЦ одељка ВИИИ и ИСО 14692 стандарда. Не- Деструктивно тестирање је имало радиографске, ултразвучне и течне продирке методе за свеобухватно уверење.



Пост - пуштање у рад метрике перформанси



Оперативно време рада: АСУ је постигао 99,8% расположивости у првој години, а непланирано гашење смањене су кроз протоколе предиктивних одржавања који су правилно - о здрављу временске опреме који су користили. Средње време између неуспеха (МТБФ) за критичне компоненте премашило је 80.000 сати, подржало ригорозан пост - инсталационо испитивање и систематска потврда компоненте.

Енергетска ефикасност: Цомпрессор Цртање снаге је оптимизован кроз адаптивне контролне системе, са стварним [0}} временским подацима о потрошњи енергије интегрисаних у систем управљања постројењима за континуирано унапређење. Систем је уграђен механизми за опоравак топлоте за поништавање топлотне енергије отпада, даљње унапређење укупне ефикасности коришћења енергије.



Будуће путање у инсталацији АСУ



Како индустријска потражња за високим - чистоћи гасови ескалирају, Невтек идентификује настале границе:

Дигитална интеграција близанаца: Пре - Инсталација виртуелно моделирање ће симулирати термичке циклусе, динамику протока и структурне напрезате за оптимизацију постављања цевовода и постављање носача пре физичког распоређивања.

Усвајање напредних материјала: Композитни изолациони материјали за хладне кутије, комбиновање аерогела и појачања угљених влакана, имају за циљ да смање тежину за 40%, а повећавајући топлотни отпор за 20%.

АИ - вођена предиктивно одржавање: Сензорске мреже ће надгледати интегритет инсталације Пост - пуштање у рад, користећи машинско учење да предвиђа деградацију компоненти и проактивно заказивање распореда.

Инсталација 52.000 м³ / х АСУ представља као тестамент на невтектову могућност превођења техничке строгости у опипљиву оперативну изврсност, постављање новог стандарда за велике пројекте раздвајања ваздуха - раздвајања ваздуха у доба индустријске декарбонизације и ефикасности. Интегрисањем часова са материјалне науке, машинства и аутоматизације процеса, Невтек осигурава да свака инсталација АСУ служи као темељ за одрживо, високих индустријских операција - перформанси.
